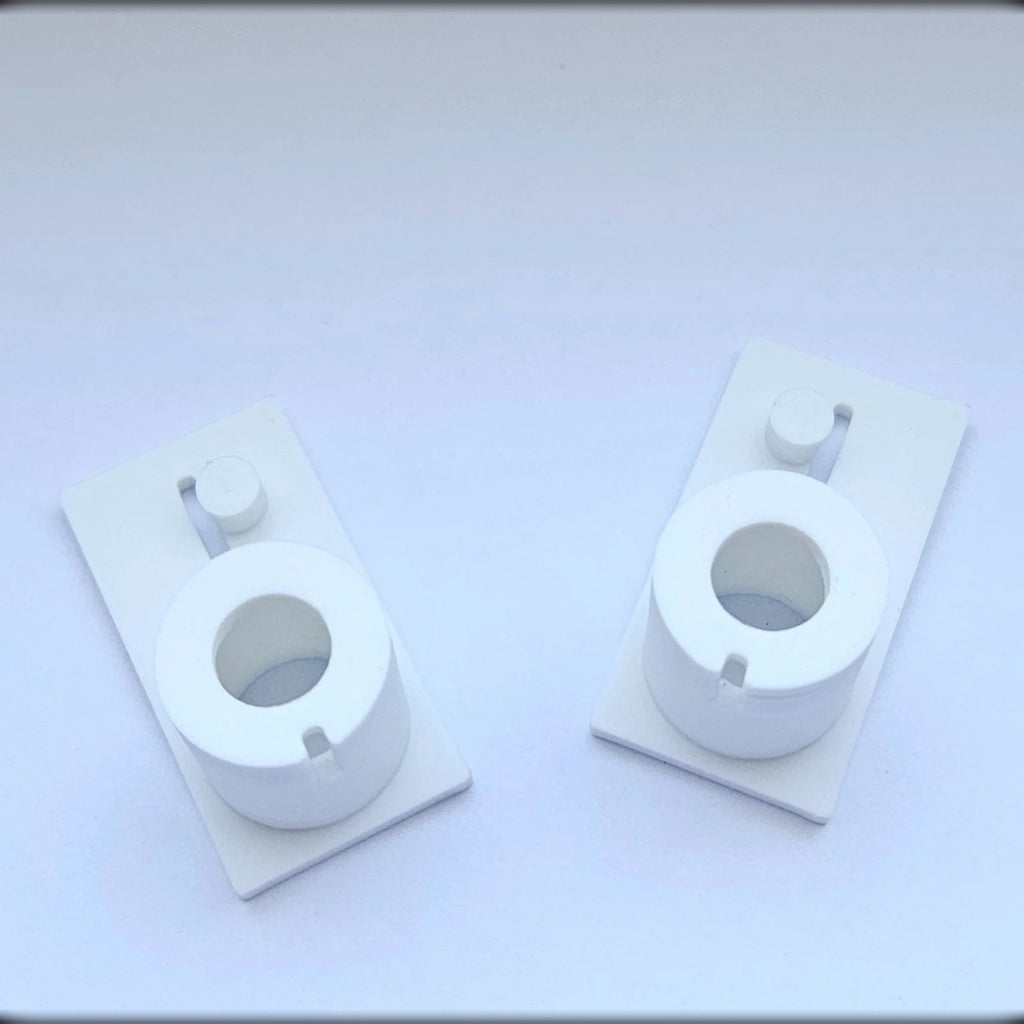

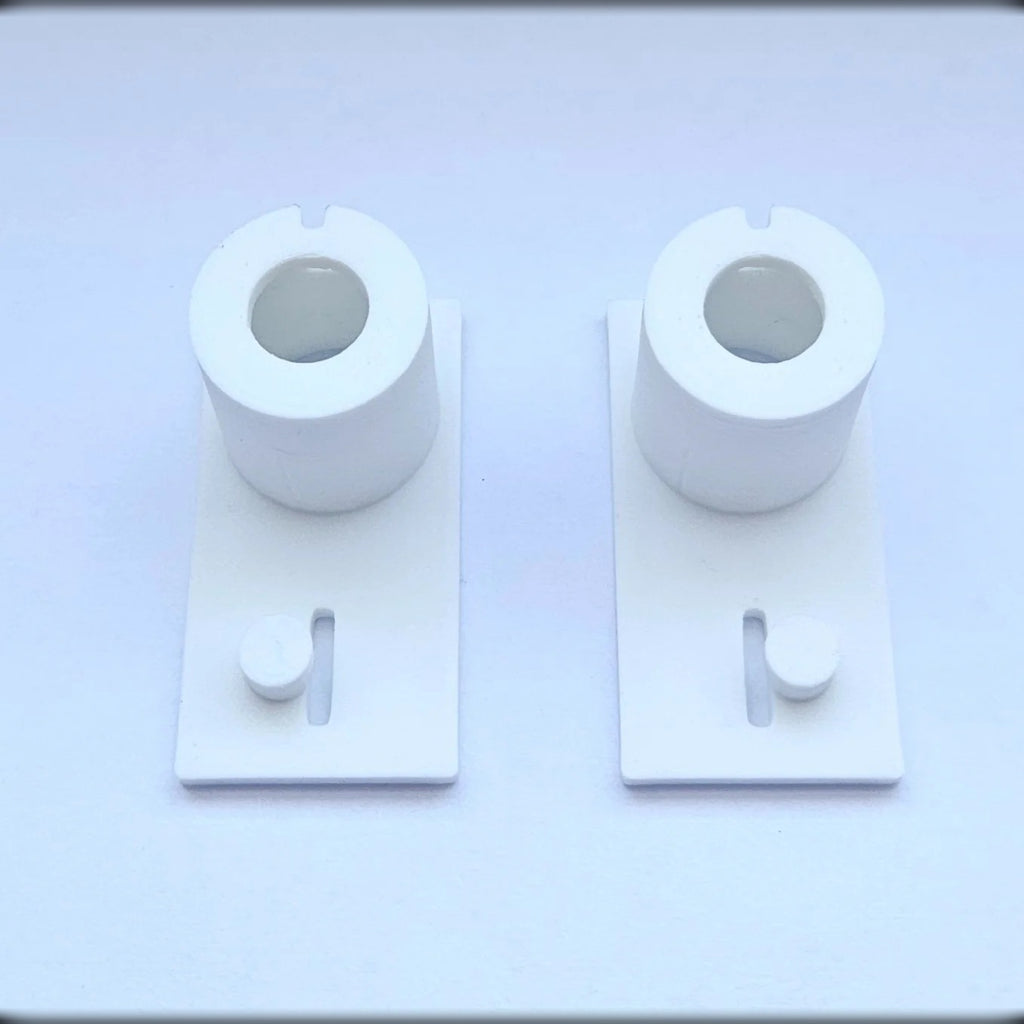

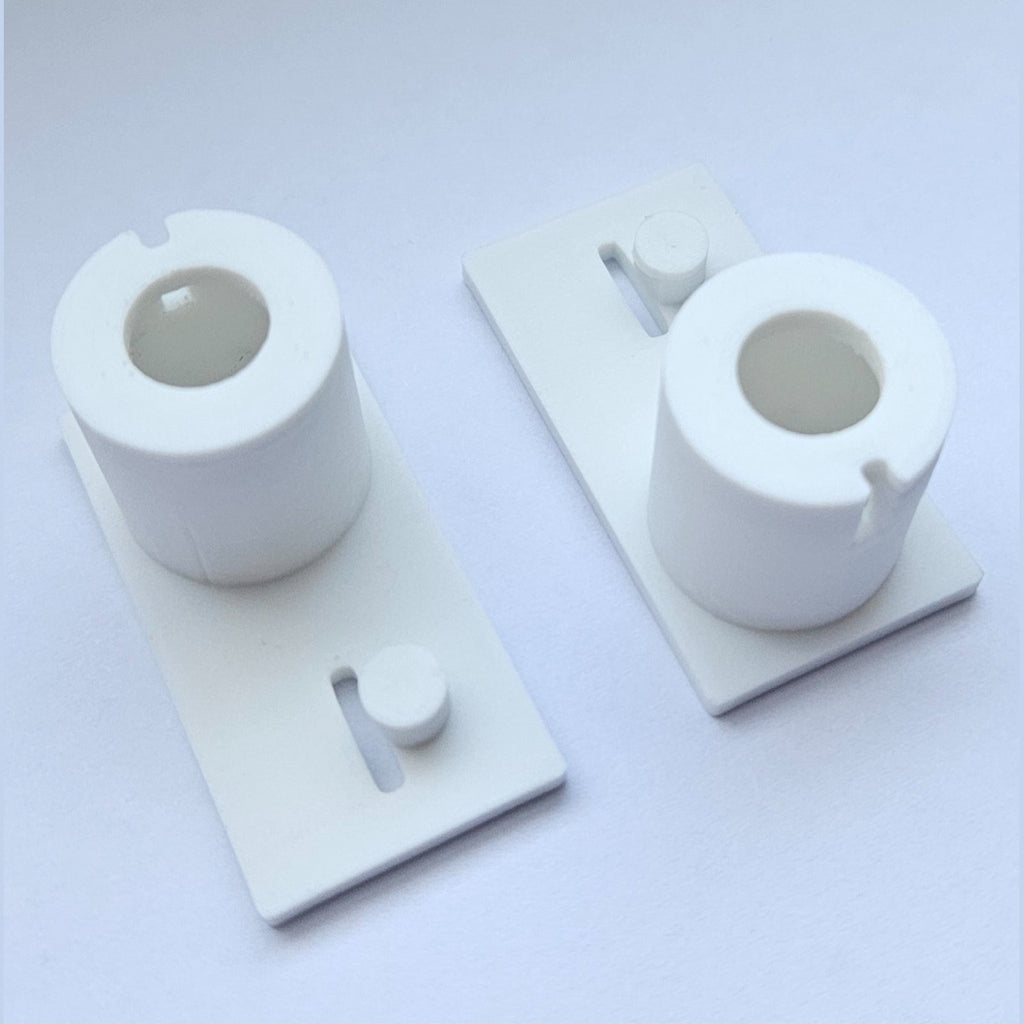

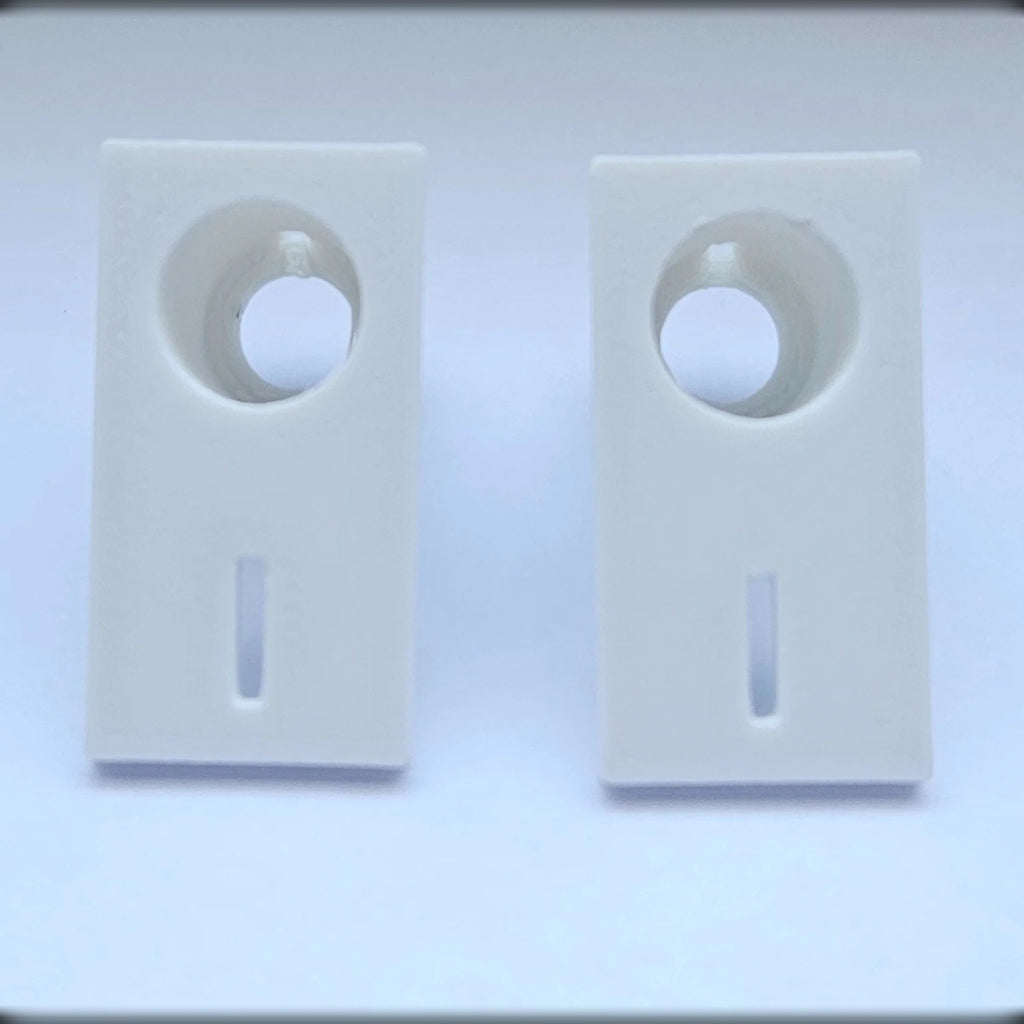

Scharnierlager für die Gefrierfachklappe, Paar — passend für Dometic / Electrolux Kühlschränke

Die beiden Lager, in denen die Gefrierfachklappe Ihres Dometic-Kühlschranks hängt, sind ein klassischer Schwachpunkt: Sie sind dünnwandig, sitzen direkt am Gefrierfachboden und bekommen bei jeder Fahrt die volle Bewegung der Klappe ab. Nach ein paar Jahren werden sie spröde und brechen – meistens genau am Übergang zwischen Grundplatte und Lagerauge. Danach hängt die Klappe schief, schließt nicht mehr richtig, und das Gefrierfach taut vorzeitig ab.

Dieses Ersatzteil ist eine eigene Konstruktion von MAV3D, nach dem Originalteil ausgemessen und aus glasfaserverstärktem PETG (PETG-GF) gefertigt. Das ist bewusst nicht der Standardkunststoff, aus dem solche Nachbauteile sonst kommen: PETG-GF ist deutlich steifer, bleibt bei Hitze formstabil und bricht nicht spröde – also genau die drei Eigenschaften, an denen das Originalteil scheitert. Sie erhalten ein Paar, das heißt beide Lager für links und rechts in einer Lieferung.

• PETG-GF statt Standardkunststoff. Glasfaserverstärktes PETG: hohe Steifigkeit und Maßhaltigkeit bei gleichzeitig zähem Bruchverhalten. Die Glasfasern nehmen die Last auf, die das Originalteil an der Grundplatte hat ausbrechen lassen.
• Formstabil, wenn es heiß wird. Ein geschlossener Wohnwagen heizt sich im Sommer stark auf. PETG-GF bleibt bis ca. 75 °C formstabil – PLA, das bei günstigen Druckteilen üblich ist, gibt schon ab rund 55 °C nach und verzieht sich unter der dauerhaften Last der Klappe.
• Kein Kriechen unter Dauerlast. Das Lager trägt die Klappe rund um die Uhr, nicht nur beim Öffnen. PETG-GF hält die Bohrung auch nach Monaten noch rund, statt langsam oval zu werden.
• Nach dem Originalteil ausgemessen. Eigene CAD-Konstruktion mit definierter Passung – Zapfen, Langloch und Lagerbohrung sitzen dort, wo sie beim Originalteil sitzen. Kein Nachfeilen, kein Bohren.
• Links und rechts im Set. Sie bekommen beide Seiten auf einmal. Wenn ein Lager gebrochen ist, ist das zweite erfahrungsgemäß gleich alt – tauschen Sie direkt beide, dann haben Sie das Thema komplett erledigt.
• Konstruktion und Fertigung in Deutschland. Gedruckt in Sassenberg im Münsterland.

Konstruiert als Ersatz für die Scharnierlager der Gefrierfachklappe in Kühlschränken von Dometic (früher Electrolux) mit baugleicher Lageraufnahme.

Entscheidend ist nicht die Modellbezeichnung, sondern die Form des Lagers. Bitte vergleichen Sie vor dem Kauf Ihr vorhandenes Teil mit den Produktfotos. Wenn Sie unsicher sind: Schicken Sie uns ein Foto des ausgebauten oder gebrochenen Lagers – wir sagen Ihnen, ob es passt. Antwort in der Regel am selben oder nächsten Werktag.

Der Tausch geht ohne Spezialwerkzeug: Gefrierfachklappe aushängen, die alten Lager entnehmen, die neuen mit dem Positionierzapfen in die vorhandene Aufnahme setzen und wie das Originalteil befestigen. Anschließend die Klappe wieder einsetzen und prüfen, ob sie sauber bis in die Dichtung schließt.

Tauschen Sie beide Lager gemeinsam. Bleibt ein altes Lager drin, steht die Klappe leicht schief in der Dichtung – und das zweite Lager folgt dem ersten erfahrungsgemäß kurz darauf.

Mit lauwarmem Wasser und mildem Spülmittel reinigen. Keine Lösungsmittel und kein Aceton verwenden. Die Lager sind für den Einsatz im Kühlbereich konstruiert und nicht für den direkten Kontakt mit Lebensmitteln bestimmt.
